系 统 简 介
NPS-6.0WS

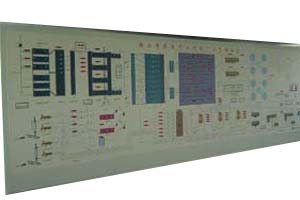

NPS-6.0WS/P型分布式智能控制模拟屏系统广泛应用于各级电网调度中心、电厂、变电所、自来水厂、污水处理厂、高速公路、楼宇自控、冶金、煤炭石化、交通等企业和部门，是提供给各类企业控制中心的大型高级成套设备。该系统是我公司综合了当前市场需求现状及今后的发展方向在原有NPS-2003型模拟屏的基础上研发的新型模拟屏系统。它采用了分布式系统结构，每个遥信、遥测点都由独立的高速处理芯片实行智能控制，因此智能化程度高、功能强。其分布式网络联接的特点，使整个系统线缆连接简单清晰，使用、维护方便。
NPS-6.0WS/P型分布式智能控制模拟屏系统具有更高的可靠性、更高的性价比、更高的实用性等特点，它能够准确实时地反映各设备的运行情况，从而实现集中监控、测量、信号指示及事故报警等各项功能，是当代集中控制式系统的更新换代产品。
系 统 构 成 及 功 能
NPS-6.0WS/P型分布式智能控制模拟屏系统由盘架、屏面、电气系统等几大部分构成。
盘架
模拟屏盘架采用2mm厚冷轧板折型制作，高由三部分构成，顶部段高为100 mm、底座段高为500mm、其中中部段高即有效显示面积。盘架屏体厚度为600mm、边屏由上下两体组合制作。盘架背面有门以便日常维护和起到防尘等效果。盘架分单元制作完成后，经酸洗、磷化、防锈、静电喷涂等工艺处理，整体外形美观大方，然后至现场铆接组装固定。
屏面
屏面模块：
模拟屏屏面由25mm*25mm的可脱卸塑料模块拼装而成，塑料模块表面亚光,颜色为国际流行灰，由进口GE聚碳酸酯(PPO) 阻燃材料注塑而成，阻燃等级V12，高强度、耐老化，同时模块间结合紧密、平整度高。
屏面布置：
屏面上的工艺流程，设备符号、文字及静态管线均采用数码图文输出，高精度彩色喷墨打印。塑料模块屏面用吊钩螺丝固定在盘架上，分成一个个单元，整个屏面受力均匀，牢固可靠。屏面上所需显示数据或状态的各仪表、状态灯等均内嵌于屏面上，整体协调，美观大方。
电气系统
模拟屏电气系统由电源、控制、驱动、显示等几部分组成。本公司模拟屏电气部分采用全新高集成化设计，智能化程度高，实现总线制通讯。
系统配置：
序号 名称 规格
1 数字显示表 NPS-3.0-4B
2 状态灯 NPS-3.0-D-D
3 总线驱动器 NPS-T
4 开关电源 5V DC（专用）
12V DC/24VDC（专用）
5 光电耦合器 RS232
6 串口通讯线 20米
系统方框图：
技术性能
系统控制容量
遥信量：32000点（可扩展）
遥测量：32000点（可扩展）
通讯方式：RS232串行接口全双工异步通讯，波特率9600可选
电网电压：AC190-240V
工作环境：温度：0℃—+40℃ 湿度：+40℃时小于92%RH
工作方式：可与远动接口，可配接计算机进行数据交换。
功能
远动遥信遥测数据及非远动遥信遥测数据上屏，实现不下位操作
遥信元件实现红、绿、黄三种颜色状态显示。绿色表示运行、红色表示停止、黄色表示故障。
具有遥信变位闪烁，音响告警功能（需选配）
遥信、遥测元件具有自检功能
可实现暗屏、弱屏、亮屏运行
可生成遥信、遥测点的系统数据库
系统符合行业的有关标准、采用的主要技术条件
DL411-91镶嵌式调度模拟屏通用技术条件
DL/T631-1997模拟屏驱动器通用技术条件
DL/T632-1997模拟屏数字显示器通用技术条件
DL451-91通信规约
